Zwarcie w instalacji samochodowej potrafi w kilka minut narobić szkód: przepalić bezpieczniki seriami, stopić fragment wiązki, a w skrajnym przypadku doprowadzić do pożaru. Najgorszy moment na „sprawdzę, może tym razem zadziała” to chwila, gdy bezpiecznik pali się natychmiast albo czujesz zapach topiącej się izolacji. Druga rzecz, która kosztuje najwięcej nerwów, to naprawy „na ślepo”: wymiana losowych modułów, żarówek czy nawet całych lamp tylko dlatego, że coś przestało działać.
Da się podejść do tematu spokojnie i metodycznie. Kluczem jest zawężanie obwodu: od objawu → do konkretnego bezpiecznika → do gałęzi instalacji → do złącza → do odbiornika albo przetartego przewodu. Poniżej dostajesz procedurę krok po kroku z decyzjami „jeśli X, to Y”, a po drodze – praktyczne triki (np. żarówka kontrolna zamiast bezpiecznika), które pozwalają diagnozować zwarcie bez palenia kolejnych bezpieczników.
Zanim cokolwiek zmierzysz: objawy, które naprawdę pasują do zwarcia (i czerwone flagi)
Trzy sytuacje „zwarciopodobne” – jak je rozróżnić po zachowaniu auta
Nie każdy problem elektryczny to zwarcie. W praktyce najwięcej pomyłek bierze się z podobnych objawów, które mają zupełnie inne przyczyny. Zanim sięgniesz po miernik, odpowiedz sobie: co dokładnie dzieje się z bezpiecznikiem i kiedy.
1) „Nic nie działa” – światła przygasają, rozrusznik kręci wolno albo wcale, deska choinkuje. To często nie zwarcie, tylko brak zasilania: słaby akumulator, kiepskie klemy, uszkodzona masa, problem z alternatorem. W takich przypadkach bezpieczniki zwykle się nie palą, tylko układ nie ma energii, by działać stabilnie.
2) „Pali bezpiecznik” – bezpiecznik przepala się od razu po włożeniu albo w momencie włączenia odbiornika (np. tylnej wycieraczki, gniazda 12 V, świateł pozycyjnych). To już pachnie zwarciem lub przeciążeniem. Najważniejsza informacja: czy pali natychmiast, czy po uruchomieniu funkcji. Natychmiast często sugeruje zwarcie do masy „za bezpiecznikiem”. Po uruchomieniu – bywa, że winny jest sam odbiornik (silniczek, grzałka, przetwornica LED) albo zwarcie ujawnia się dopiero przy ruchu wiązki.
3) „Czasem działa” – raz jest OK, raz nie, szczególnie po deszczu, po myjni, po mrozie, przy skręcie kierownicy, przy otwieraniu drzwi/klapy. Taki wzór to klasyka: przetarta wiązka, woda w złączu, pęknięty przewód w przelotce albo masa, która trzyma „na słowo honoru”. Zwarcie okresowe jest trudniejsze, ale jednocześnie często daje najlepsze tropy, bo jest powiązane z ruchem lub wilgocią.
Sygnatury zwarcia: natychmiastowe, opóźnione i zależne od warunków
Zwarcie natychmiastowe rozpoznasz po tym, że bezpiecznik przepala się od razu po włożeniu (czasem nawet bez włączania zapłonu) albo w ułamku sekundy po aktywacji obwodu. Jeśli dodatkowo masz ciepłe gniazdo bezpiecznika, czujesz zapach spalenizny albo widzisz nadtopienia – przerywasz eksperymenty i przechodzisz do diagnostyki bezpieczniejszej niż „kolejny bezpiecznik”.
Zwarcie opóźnione bywa mylące: bezpiecznik nie pali się od razu, tylko po kilku–kilkunastu sekundach pracy. Często wygląda to jak przeciążenie: silniczek pracuje ciężko (zapieczony mechanizm wycieraczki, wentylator dmuchawy z oporem), grzałka ma za duży pobór, a przewód lub złącze zaczyna się grzać. Taki przypadek potrafi też wskazywać na nadpalone styki – opór rośnie, temperatura rośnie, kończy się awarią.
Zwarcie zależne od warunków ma „wyzwalacz”: deszcz, mycie, temperatura, wibracje, skręt kierownicy, domykanie drzwi. Jeśli umiesz nazwać wyzwalacz, jesteś bardzo blisko rozwiązania – bo wtedy nie szukasz już „w całym aucie”, tylko w konkretnym rejonie (przelotka drzwi, klapa bagażnika, okolice nadkola, komora silnika przy ruchomych elementach).
Mini-checklista bezpieczeństwa zanim zdejmiesz osłony i zaczniesz grzebać
W samochodzie 12 V brzmi niewinnie, ale prąd z akumulatora jest ogromny. Zwarcie potrafi zrobić z przewodu grzałkę. Zanim ruszysz dalej:
Jeśli jest dym, zapach topiącej się izolacji, gorące przewody lub skrzynka bezpieczników – odłącz zasilanie (minus akumulatora) i nie testuj „jeszcze raz”.
Nie wkładaj większego bezpiecznika „żeby nie wybijało”. To prosta droga do stopienia wiązki.
Nie mostkuj bezpiecznika drutem ani przypadkową blaszką. Bezpiecznik jest po coś.
Przy pracy przy instalacji w kabinie i w progach miej z tyłu głowy SRS (poduszki, napinacze). Nie rozpinaj na chybił trafił żółtych złączy i nie „szukaj masy” w ich okolicy próbówką.
Gdy mierzysz opór/ciągłość: zasilanie ma być odłączone (minimum wyjęty bezpiecznik, często też odpięty akumulator).
Pierwsze 10 minut bez rozbierania pół auta: potwierdzenie problemu i wybór ścieżki diagnozy
Zidentyfikuj obwód: który bezpiecznik i w jakich okolicznościach pada
Jeżeli „pali bezpiecznik w samochodzie”, najważniejsze są dwie notatki: który i kiedy. Bez tego bardzo łatwo błądzić. Sprawdź opis na pokrywie skrzynki, instrukcję auta albo rozpiskę w internecie (dla konkretnego rocznika/wersji). Zapisz:
numer bezpiecznika i jego amperaż (np. 10 A, 15 A),
co zasila (np. gniazdo 12 V, światła pozycyjne lewe, centralny zamek, wycieraczka tylna),
czy pali natychmiast po włożeniu, czy po włączeniu funkcji,
czy zdarzyło się to po jakimś wydarzeniu: myjnia, deszcz, montaż radia/haka/LED, wymiana akumulatora, naprawa blacharska.
Ten ostatni punkt brzmi banalnie, ale w realnych usterkach bywa decydujący. Zwarcie po montażu radia często oznacza przyciśnięty przewód w kieszeni radia lub pomylone zasilania. Zwarcie po myjni – wodę w lampie lub złączu w komorze silnika. Zwarcie po naprawie drzwi – źle ułożoną wiązkę w przelotce.

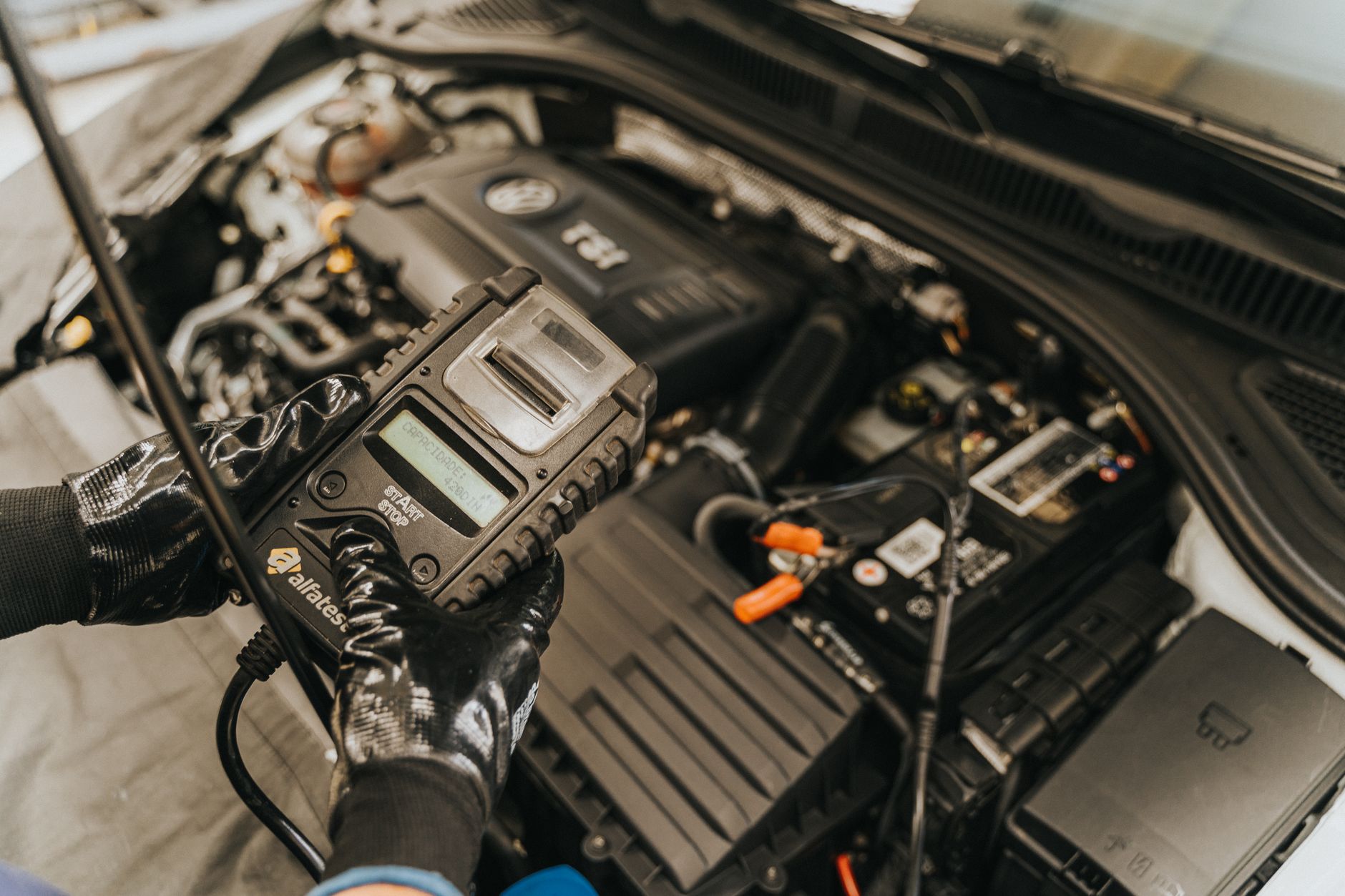

Szybki test akumulatora i ładowania, żeby nie gonić fałszywego tropu
Nawet jeśli podejrzewasz zwarcie, krótka kontrola zasilania potrafi oszczędzić godzin. Multimetr ustaw na V DC (napięcie stałe). Mierz na klemach akumulatora:
Na postoju: napięcie wyraźnie poniżej typowych wartości dla sprawnego akumulatora sugeruje, że masz problem z energią (rozładowanie, zużycie, pobór prądu). Samo w sobie nie potwierdza zwarcia.
Podczas rozruchu: jeśli napięcie dramatycznie spada i auto „wariuje”, objawy elektryczne mogą być wtórne.
Na pracującym silniku: nietypowo niskie lub podejrzanie wysokie napięcie ładowania potrafi generować błędy elektroniki i „dziwne akcje”, które mylą z zwarciem.
Nie chodzi o laboratorne wartości co do setnej volta, tylko o wychwycenie sytuacji, gdy problem nie jest w wiązce, a w zasilaniu całego auta.
Mini-drzewko decyzji: pali bezpiecznik, rozładowuje akumulator czy zanikają funkcje?
Na tym etapie wybierasz ścieżkę diagnostyki:
Bezpiecznik pali się → idziesz w izolowanie obwodu i szukanie zwarcia/przeciążenia „za bezpiecznikiem”.
Akumulator rozładowuje się po postoju → najpierw pomiar poboru prądu spoczynkowego (to nie zawsze zwarcie; częściej: moduł nie zasypia, dołożone urządzenie, uszkodzony alternator).
Losowe zaniki działania bez palenia bezpiecznika → podejrzenie mas, złączy, wilgoci, pękniętych przewodów (przerwa w obwodzie), a nie czystego zwarcia.
Dalej skupiamy się na najczęstszym scenariuszu kierowcy: pali bezpiecznik albo ewidentnie „robi zwarcie” w konkretnym obwodzie.
Narzędzia i pomiary bez wpadek: multimetr, próbnik i żarówka kontrolna jako ogranicznik prądu
Multimetr w aucie: co jest bezpieczne, a co kończy się spalonym miernikiem
Do diagnozy zwarcia w instalacji samochodowej zwykle wystarczą trzy funkcje miernika: V (napięcie), Ω (opór) i ciągłość (brzęczyk). Najwięcej kłopotów robi tryb pomiaru prądu A – bo miernik w tym trybie staje się „prawie zwarciem” i jeśli podepniesz go źle, spalisz bezpiecznik w mierniku albo coś w aucie.
Bezpieczne zasady, które trzymają diagnostykę w ryzach:
Napięcie (V) mierzysz na zasilonym układzie – np. czy na wyjściu bezpiecznika pojawia się 12 V.
Opór/ciągłość (Ω/🔔) mierzysz na układzie bez napięcia – minimum wyjęty bezpiecznik, często lepiej odpiąć minus akumulatora.
Tryb A stosuj dopiero, gdy wiesz, co robisz i wiesz, gdzie wpiąć miernik w szereg. Jeśli nie masz pewności: pomiń go i używaj żarówki kontrolnej jako ogranicznika.
Jeśli musisz coś zapamiętać „na zawsze”: nie wkładaj przewodu pomiarowego w gniazdo A/mA i nie przykładaj tak miernika do plusa i masy. To proszenie się o kłopoty.
Żarówka kontrolna zamiast bezpiecznika: trik, który ratuje instalację i Twoje nerwy
Gdy bezpiecznik pali się natychmiast, najgorsze, co możesz robić, to wkładać kolejny. Lepsze rozwiązanie to żarówka 12 V wpięta w miejsce bezpiecznika (w szereg). Żarówka działa wtedy jak ogranicznik prądu: zamiast „twardego” zwarcia, dostajesz kontrolowany przepływ i wizualną informację.
Jak to ogarnąć w praktyce (wariant prosty):
Weź żarówkę 12 V (np. 21 W) z oprawką i dwa przewody.
Zrób prowizoryczny adapter do gniazda bezpiecznika (są też gotowe „fuse buddy”/adaptery serwisowe).
Wyjmij bezpiecznik i podłącz żarówkę w jego miejsce.
Interpretacja jest zaskakująco czytelna:
Żarówka świeci mocno od razu → zwarcie lub bardzo duży pobór „za bezpiecznikiem”. Masz idealne warunki do zawężania, bo nic już nie „wybucha”.
Żarówka świeci słabo albo przygasa po włączeniu funkcji → obwód pobiera prąd, ale nie jest to twarde zwarcie; możliwe obciążenie normalne, możliwe przeciążenie.
Żarówka nie świeci → obwód nie pobiera prądu (przerwa, brak zasilania, odbiornik nie jest aktywowany).
Uwaga: ten trik stosuj głównie do obwodów zasilających odbiorniki (silniki, lampy, gniazda, ogrzewania). W obwodach sterowników i cienkich liniach sygnałowych nie wszystko zachowa się przewidywalnie – tam lepiej bazować na schemacie i ostrożnych pomiarach.
Test „zwarcie do masy” w praktyce: prosty pomiar, ale z jedną pułapką
Klasyczne zwarcie w aucie to zwarcie do masy – przewód zasilający ociera o karoserię i robi „skrót”. Najprostszy test wygląda tak: wyjmujesz bezpiecznik danego obwodu, odłączasz zasilanie (przynajmniej bezpiecznik, często też minus akumulatora), a potem mierzysz ciągłość między stroną obwodu „za bezpiecznikiem” a masą.
Tu jest pułapka: wiele odbiorników ma w środku cewki, żarówki i elektronikę, które „udają” połączenie z masą na brzęczyku. Dlatego sam dźwięk testera nie zawsze znaczy „twarde zwarcie”. Lepsza interpretacja to wartość oporu: jeśli widzisz niemal zero (albo bardzo mało) i nic się nie zmienia przy poruszaniu wiązką, podejrzenie zwarcia jest mocne. Jeśli opór jest wyższy, „pływa”, rośnie po chwili albo znika, możesz mieć po prostu odbiornik podłączony w obwodzie albo ścieżkę przez żarówki/sterownik.
Żeby to rozróżnić, odłączaj po kolei elementy obwodu. Najprościej: wypnij złącze przy odbiorniku (np. lampie, silniku wycieraczek, gnieździe 12 V) i powtórz pomiar między „stroną za bezpiecznikiem” a masą. Jeśli po odłączeniu odbiornika „zwarcie” znika, winny bywa sam odbiornik (np. silniczek z przetartym uzwojeniem, gniazdo z monetą w środku, zalana lampa). Jeśli nadal jest twardo do masy, szukasz uszkodzenia w wiązce albo złączu po drodze.
Pomaga też test „na ruszanie”, ale z głową: zostaw żarówkę w miejscu bezpiecznika, włącz obwód (jeśli wymaga włączenia funkcji) i delikatnie poruszaj wiązką w typowych punktach przegniotu: przelotka drzwi, okolice zawiasu klapy, pod akumulatorem, przy chłodnicy, w okolicy hak/gniazdo przyczepy, pod wykładziną bagażnika. Gdy żarówka miga albo przygasa przy konkretnym ruchu, jesteś blisko. Klasyk z życia: po myjni świeci „na pełno” w obwodzie tylnej lampy, a po wypięciu wtyczki lampy nagle cisza — woda w złączu robiła mostek.
Jeśli masz schemat, spójrz na niego jak na mapę: bezpiecznik → rozgałęzienia → złącza pośrednie → odbiorniki. W praktyce najszybciej wygrywa strategia „od największych klocków”: najpierw wypinasz łatwo dostępne odbiorniki, potem złącza rozdzielające wiązki. Przy obwodach typu „światła pozycyjne” albo „centralny zamek” jedno wypięte złącze potrafi odciąć pół samochodu i od razu pokazuje, czy zwarcie siedzi z przodu, z tyłu, czy w drzwiach.
Drzewko zawężania obwodu: od bezpiecznika do winnego miejsca (wiązka → złącze → odbiornik)
Krok 1: żarówka w miejsce bezpiecznika i podział obwodu na „połowy”
Gdy żarówka w miejscu bezpiecznika świeci mocno, traktuj instalację jak ogród z wężem: gdzieś jest przebicie i „leje się” prąd do masy. Zamiast rozkręcać wszystko, tniesz problem na coraz mniejsze kawałki. Najpierw znajdź pierwsze złącze lub punkt, w którym obwód się rozgałęzia (często w komorze silnika, przy słupku A, pod deską albo w bagażniku). Wypnij je i zobacz, co robi żarówka:
żarówka gaśnie/przygasa → zwarcie jest za wypiętym złączem (w tej „połówce” auta),
żarówka dalej świeci mocno → zwarcie jest przed złączem (bliżej skrzynki bezpieczników) albo w innym odgałęzieniu, które nadal jest podpięte.
Krok 2: odłączaj odbiorniki w kolejności, która daje największy skrót
Zamiast odkręcać każdy przełącznik, zacznij od elementów, które statystycznie robią zwarcia i są łatwe do odpięcia: lampy (wilgoć), gniazda 12 V (ciała obce), silniczki (zużycie, zatarcie), przekaźniki/sterowniki dokładane „po drodze” (alarm, LED, hak). Dobry znak to sytuacja, gdy po odpięciu konkretnej wtyczki żarówka przestaje świecić — wtedy masz jasną decyzję: sprawdzasz odbiornik albo odcinek przewodu tuż przed nim.
Krok 3: gdy obwód ma kilka gałęzi — odłączaj je jak „odnogi” drzewa
Dużo obwodów w aucie nie jest jednym kablem do jednego odbiornika. To raczej jedno zasilanie i kilka odnóg (np. pozycyjne: przód + tył + podświetlenie tablicy + podświetlenie wnętrza). Wtedy odpinanie pojedynczych lamp może być męczące, bo dojście do części wtyczek jest słabe.
Trik polega na tym, żeby znaleźć punkt rozdziału i odłączyć całe „gałęzie” na raz:
szukaj złączy zbiorczych pod progiem, przy słupku B, pod schowkiem, w bagażniku za tapicerką,
jeśli w wiązce jest odgałęzienie na dwa kierunki, często znajdziesz je jako „grubszy kabel” wchodzący i dwa cieńsze wychodzące,
kiedy wypniesz gałąź i żarówka w miejscu bezpiecznika gaśnie — ta odnoga jest winna, reszta samochodu jest chwilowo „czysta”.
W praktyce pomaga podejście: najpierw tył auta (wilgoć, klapa, hak), potem drzwi (przelotki), na końcu komora silnika (przetarcia o obudowy i mocowania).
Krok 4: zwarcie pojawia się tylko czasami — jak je „złapać” bez demolki
Najbardziej irytujące są zwarcia, które wychodzą tylko w konkretnych warunkach: po deszczu, po myjni, przy skręcie kierownicą, po otwarciu drzwi albo gdy auto postoi na słońcu. Wtedy pomiar „na sucho” w garażu bywa idealny, a problem wraca na ulicy.
Żeby nie błądzić, trzymaj stały „wskaźnik” zwarcia:
żarówka w miejscu bezpiecznika zostaje wpięta i widzisz od razu, czy zwarcie jest aktywne,
pracujesz warunkiem: suszenie (ciepły nawiew, czas) albo kontrolowane zwilżenie podejrzanego złącza wodą z atomizera (tylko gdy masz pewność, że testujesz okolice lamp/złączy, a nie sterowniki).
Jeśli żarówka miga przy ruchu, to często nie jest „magia elektryki”, tylko mechanika: przewód jest przetarty i dotyka masy dopiero przy ugięciu. Klasyczne miejsca: przelotka drzwi, wiązka klapy bagażnika, okolice mocowań zderzaka, osłony pod silnikiem po naprawach blacharskich.
Najczęstsze przyczyny zwarć i jak je rozpoznać po śladach
Przetarta wiązka: wygląda niewinnie, a robi „twarde” zwarcie
Przewód nie musi być przecięty. Wystarczy, że izolacja jest zdarta punktowo i miedź dotyka karoserii lub wspornika. Takie uszkodzenie często zostawia konkretne tropy:
miejscowe przebarwienie izolacji (nadtopienie),
ślady tarcia o ostre krawędzie plastiku lub blachy,
wiązka „pracuje” przy ruchu elementu (drzwi, klapa, silnik na poduszkach) i regularnie ociera o to samo miejsce.
Jeśli znalazłeś taki punkt, nie kończ na owinięciu jedną warstwą taśmy. Minimalny sensowny zestaw to: izolacja + odciążenie mechaniczne (przestawienie wiązki, dodatkowa osłona, opaska, peszel). Inaczej zwarcie wróci w tym samym sezonie.
Woda w złączu lub lampie: objawy „po myjni” i zielony nalot
Wilgoć robi dwa rodzaje problemów: chwilowe mostkowanie (zwarcie) i długoterminową korozję, która później daje losowe zaniki. Podejrzenie rośnie, gdy:
problem pojawia się po deszczu lub myciu,
wtyczka ma zielony nalot (tlenki miedzi) lub biały nalot na pinach,
w lampie widać parę, a w bagażniku jest wilgotno.
Tu często pomaga prosta logika: wypinasz wtyczkę lampy i żarówka w miejscu bezpiecznika gaśnie — winna lampa lub złącze. Jeśli nie gaśnie, szukasz dalej w wiązce zanim dojdzie do lampy (np. przy przelotce klapy).
Jeżeli problem zaczął się po montażu akcesoriów, traktuj to jako główny trop. Najczęstsze scenariusze to:
pobranie zasilania z nie tego obwodu (np. podświetlenie, zapalniczka) i przeciążenie,
źle zaciśnięty „złodziej prądu” (szybkozłączka) przecina żyłę i robi zwarcie do masy,
hak/przyczepa: zwarcie w gnieździe (woda, brud) albo w wiązce przy zderzaku.
Jeśli masz taką przeróbkę, na czas diagnozy najszybciej jest odpiąć ją całkowicie (zasilanie + masa + sygnały), a nie tylko „wyłączyć urządzenie”. Zwarcie może siedzieć w samej wiązce akcesorium, niezależnie od tego, czy jest używane.
Jak odróżnić zwarcie od przeciążenia i uszkodzonego odbiornika
Zwarcie do masy vs przeciążenie: różnica, którą widać na żarówce
Oba przypadki potrafią palić bezpiecznik, ale zachowują się trochę inaczej:
twarde zwarcie: żarówka w miejscu bezpiecznika świeci mocno od razu, często nawet bez włączania funkcji (jeśli obwód ma stały plus),
przeciążenie: żarówka zwykle świeci dopiero po włączeniu odbiornika i może nie świecić „na pełno”, tylko wyraźnie, ale stabilnie; często towarzyszy temu grzanie się elementu, zapach albo ospała praca silniczka.
Najprostszy test rozdzielający: jeśli po odpięciu odbiornika (silniczka, grzałki, sprężarki klaksonu) żarówka gaśnie, to problem jest w odbiorniku albo tuż przy nim. Jeśli żarówka świeci dalej — winna jest wiązka lub złącze.
Gdy bezpiecznik pali się dopiero „po chwili”
Bezpieczniki samochodowe mają pewną bezwładność. Jeśli obwód jest przeciążony, bezpiecznik może wytrzymać chwilę i dopiero potem się poddać. Typowe przykłady:
silniczek wentylatora lub wycieraczek pracuje ciężko (łożyska, zabrudzenie) i pobiera coraz więcej,
przetarty przewód nie dotyka masy od razu, ale po drganiach lub skręcie kierownicy dojdzie do kontaktu,
złącze grzeje się i topi obudowę, a dopiero potem robi zwarcie.
Jeśli masz objaw „po chwili”, nie idź w wymianę bezpiecznika na większy. To częsty błąd, który potrafi skończyć się stopioną wiązką. Lepsza metoda to wrócić do żarówki w miejscu bezpiecznika i obserwować, co uruchamia mocne świecenie: konkretny ruch, funkcja albo temperatura.
Naprawa znaleziska: kiedy wystarczy izolacja, a kiedy trzeba wymienić odcinek
Szybka naprawa w trasie vs naprawa „żeby nie wróciło”
Jeżeli znalazłeś przetarcie i musisz dojechać do domu, doraźnie da się to zabezpieczyć. Tylko nie myl doraźnego z docelowym:
doraźnie: odizolować, osuszyć, owinąć dobrą taśmą izolacyjną i tak ułożyć wiązkę, żeby nie ocierała (choćby opaską),
docelowo: jeśli miedź jest czarna/nadtopiona albo przewód jest „przełamany”, wytnij uszkodzony fragment i wstaw nowy odcinek przewodu o tym samym przekroju; połączenie zrób porządnie (lut + koszulka termokurczliwa lub zaciskane tulejki), a całość osłoń peszlem.
Przy złączach: zielone piny i wilgoć wymagają czyszczenia i zabezpieczenia. Sama „magia w sprayu” bez osuszenia i usunięcia nalotu często działa tylko do pierwszej pogody.
Mini-checklista decyzji, żeby nie kręcić się w kółko
Żarówka w miejscu bezpiecznika świeci mocno → odpinaj złącza/odbiorniki, aż zgaśnie, potem oględziny tej gałęzi.
Po odpięciu odbiornika żarówka gaśnie → sprawdź odbiornik i wtyczkę, a nie pół wiązki w aucie.
Zwarcie wraca tylko po deszczu → zaczynaj od lamp, gniazd, złączy w klapie/bagażniku i przeróbek typu hak.
Bezpiecznik pali się po czasie → podejrzenie przeciążenia lub przetarcia aktywowanego ruchem; sprawdź silniczki i miejsca pracy wiązki.
Kiedy przerwać i oddać auto elektrykowi
Są sytuacje, w których dalsze „szukanie na czuja” robi się droższe niż wizyta w warsztacie:
zwarcie dotyczy obwodów poduszek powietrznych/napinaczy (żółte wtyczki, wiązki SRS) — tu ryzyko jest realne,
pojawia się dym, topią się izolacje albo grzeją przewody — wtedy najpierw odłącz akumulator i nie „testuj jeszcze raz”,
problem siedzi w okolicach sterowników i sieci komunikacyjnych (CAN) i nie masz schematu ani pewności pomiarów,
wymaga to rozpinania wielu modułów, a auto ma wrażliwą elektronikę i adaptacje — łatwo narobić błędów, które potem utrudnią diagnozę.
Najczęstszy błąd na tym etapie to „obejście” problemu: większy bezpiecznik, mostek drutem, zasilanie z innego obwodu. Jeśli zwarcie jest prawdziwe, takie obejście tylko przesuwa miejsce grzania z bezpiecznika na wiązkę — a wiązka nie jest zaprojektowana jako zabezpieczenie.
Pomiar „na zimno”: jak sprawdzić, czy obwód faktycznie ma zwarcie do masy
Gdy bezpiecznik pali się natychmiast albo żarówka w jego miejscu świeci pełną mocą, kusi, żeby od razu „szarpać” wiązkę. Czasem szybciej jest zrobić jeden spokojny pomiar, który powie, czy obwód ma zwarcie do masy jeszcze zanim włączysz zapłon.
Najbezpieczniej jest pracować z wyjętym bezpiecznikiem i (jeśli masz dostęp) po odłączeniu minusa akumulatora. Wtedy nie karmisz zwarcia prądem, a jedynie je „sondujesz”.
Test oporności do masy na gnieździe bezpiecznika
To prosty trik: większość zwarć w aucie to zwarcia przewodu zasilającego do karoserii. Da się to wychwycić, mierząc oporność między obwodem a masą.
Wyjmij bezpiecznik, który się pali.
Ustaw multimetr na Ω (oporność) albo test ciągłości (buzzer).
Jedną sondę przyłóż do dobrego punktu masy (goła śruba do karoserii), drugą do wyjścia z bezpiecznika (zwykle to „strona obciążenia”, nie strona zasilania z akumulatora).
Jak to czytać:
kilka omów lub „piszczy” prawie od razu → mocne podejrzenie zwarcia do masy w tej gałęzi,
kilkadziesiąt–kilkaset omów, wartość „pływa” → może być odbiornik wpięty równolegle (np. żarówki, elektronika), trzeba dopiero odłączać złącza,
bardzo duża oporność / brak ciągłości → brak stałego zwarcia; problem może być okresowy (wilgoć/ruch) albo dotyczyć przeciążenia odbiornika.
Uwaga praktyczna: w niektórych obwodach pomiar potrafi „oszukiwać”, bo prąd z multimetru płynie przez elektronikę (np. moduł komfortu). Jeśli wynik jest niejasny, wróć do metody z żarówką w miejsce bezpiecznika — ona daje czytelny sygnał obciążeniowy.
Jak iść „po kablu” bez schematu: mapowanie obwodu po funkcjach
Nie każdy ma schemat instalacji, a i tak da się zawęzić poszukiwania. Kluczem jest ustalenie, co dokładnie zasila dany bezpiecznik: często nie jedną rzecz, tylko całą rodzinę odbiorników.
Szybki sposób: co przestaje działać, gdy wyjmiesz bezpiecznik
Zanim zaczniesz odpinać pół auta, zrób 2-minutową listę: wyjmij bezpiecznik (ten, który się pali) i sprawdź, co nagle przestaje działać. To bywa zaskakująco pomocne, bo pokaże, w którą stronę iść.
Jeśli znika tylko jedna funkcja (np. klakson) — obwód jest prosty: bezpiecznik → przekaźnik/odbiornik → masa.
Jeśli padają różne rzeczy naraz (np. radio + gniazdo 12 V + podświetlenie) — szukasz wspólnego odcinka wiązki lub wspólnego złącza, a nie usterki w każdej z tych rzeczy osobno.
W praktyce często działa zasada: im więcej rzeczy jest na jednym bezpieczniku, tym częściej zwarcie siedzi w miejscu, gdzie wiązka jest „użytkowana mechanicznie” (przelotki, klapa, drzwi) albo gdzie była przeróbka (radio, kamera, ładowarki).
Pułapki, które wyglądają jak zwarcie, a są czymś innym
Są objawy, które kierowcy automatycznie nazywają zwarciem, a potem wymieniają bezpieczniki do upadłego. Dwa scenariusze pojawiają się regularnie.
„Zwarcie”, które robi słaba masa
Gdy masa jest kiepska (zaśniedziały punkt masowy, luźna śruba, pęknięty przewód masowy), prąd szuka obejścia. Potrafi wtedy dziać się kabaret: przygasające światła, cudowne „ożywanie” po puknięciu, grzanie przewodów, błędy modułów. Bezpiecznik też może polecieć, ale źródłem nie jest przewód plusowy dotykający karoserii, tylko zły powrót prądu.
Sygnały ostrzegawcze:
problem dotyczy wielu obwodów naraz i zmienia się wraz z obciążeniem (np. po włączeniu ogrzewania szyby),
po dotknięciu/poruszeniu grubego kabla masowego objawy się zmieniają.
Jeśli masz taki obraz, zanim rozbebeszysz wiązkę, sprawdź i oczyść główne punkty masowe: akumulator–karoseria i karoseria–silnik. Czasem to 15 minut roboty, które oszczędza dzień szukania „zwarcia”, którego nie ma.
Rozładowujący się akumulator ≠ zwarcie w instalacji
Auto, które po nocy ma pusty akumulator, rzadko ma twarde zwarcie — bo twarde zwarcie zwykle daje dym/bezpiecznik. Częściej to pobór prądu na postoju (moduł nie zasypia, dołożone urządzenie, podświetlenie bagażnika) albo akumulator, który już nie trzyma.
Tu nie pomaga wymiana bezpieczników „na próbę”. Jeśli podejrzenie dotyczy postoju, sensowny jest pomiar poboru prądu w szeregu lub cęgami — ale to temat, przy którym łatwo spalić miernik, jeśli nie wiesz, co robisz. W takim przypadku lepiej skorzystać z warsztatu albo przynajmniej użyć metody bezpieczniejszej: wyjmowanie bezpieczników po kolei i obserwacja, czy objaw ustępuje (z zachowaniem świadomości, że część modułów po otwarciu drzwi się budzi i wyniki się zmieniają).
Naprawa złącza i wiązki tak, żeby nie wróciło po pierwszej zimie
Gdy już namierzysz punkt winny, łatwo „zamaskować” problem i równie łatwo sprawić, że wróci. W elektryce samochodowej największym wrogiem jest połączenie, które wygląda dobrze, ale pracuje mechanicznie albo łapie wilgoć.
Korozja w kostce: czyszczenie to nie wszystko
Jeśli wtyczka ma zielony nalot, zwykle masz trzy zadania, nie jedno:
usunąć nalot (delikatnie: szczoteczka, preparat do styków; nie rozgrzebywać pinów do gołej blachy),
przywrócić szczelność (sprawdzić gumowe uszczelki, pęknięcia obudowy, prowadzenie przewodów tak, by woda nie spływała do kostki).
Jeśli pin jest nadpalony albo luźny, samo czyszczenie to kosmetyka. Luźny styk grzeje się jak mała grzałka, a potem topi plastik i robi zwarcia wtórne. Wtedy rozwiązaniem jest wymiana pinu lub całej wtyczki, nie kolejne psiknięcie sprayem.
Łączenie przewodów: co jest OK, a co robi nowe problemy
Najczęstszy błąd po znalezieniu przetarcia to „skręcić i owinąć taśmą”. Działa — do pierwszych wibracji i wilgoci. Minimalny sensowny standard to połączenie, które ma niską oporność i jest szczelne.
Najpewniej: lut + koszulka termokurczliwa z klejem (szczelna) albo zaciskane tulejki/łączniki z odpowiednią zaciskarką.
Unikaj: skrętek na goło, „złodziei prądu”, grubych złączek budowlanych — w aucie to dostaje wibracjami i wilgocią.
Jeśli naprawiasz w miejscu, gdzie wiązka pracuje (drzwi, klapa), zostaw przewodom odpowiedni luz i dołóż peszel lub osłonę tekstylną. Zbyt krótka „łatka” pęknie szybciej niż stara izolacja.
Ostatni test: jak sprawdzić naprawę bez ryzyka spalenia kolejnych bezpieczników
Kiedy miejsce jest naprawione, odruchowo wkłada się nowy bezpiecznik i „sprawdza”. Jeśli coś poszło nie tak, bezpiecznik znów strzeli, a ty wracasz do punktu wyjścia. Bezpieczniej jest zrobić test etapami.
Zostaw na chwilę żarówkę w miejscu bezpiecznika i poruszaj naprawionym fragmentem oraz sąsiednimi wiązkami.
Jeśli żarówka nie reaguje (nie rozbłyskuje), dopiero wtedy włóż właściwy bezpiecznik.
Uruchom odbiornik i dotknij ręką (ostrożnie) naprawionego miejsca po minucie pracy: nie powinno się grzać ani pachnieć „elektryką”.
Jeżeli po naprawie bezpiecznik trzyma, ale po kilku minutach znowu pada, to często oznacza, że zwarcie było tylko skutkiem ubocznym, a przyczyna to przeciążający się odbiornik (silniczek, grzałka, przekaźnik z przyklejonymi stykami). Wtedy wraca logika z początku: odpinaj odbiorniki po kolei i patrz, kiedy problem znika.
Najgorszy „patent”, który kusi, gdy jesteś zmęczony diagnostyką
Gdy auto musi jechać, a bezpiecznik wciąż się pali, pojawia się pokusa: włożyć większy bezpiecznik, zmostkować drutem albo „pociągnąć plus” z innego obwodu. To jest dokładnie ten moment, kiedy zamiast bezpiecznika zaczyna się grzać wiązka. A wiązka potrafi tlić się w środku izolacji, zanim zobaczysz jakikolwiek dym.
Jeśli nie możesz znaleźć zwarcia, trzymaj się bezpiecznego ogranicznika (żarówka zamiast bezpiecznika) i zawężaj obwód złączami. Jeśli to nadal nie idzie — przerwanie walki jest tańsze niż naprawa stopionej instalacji.
